抬头显示

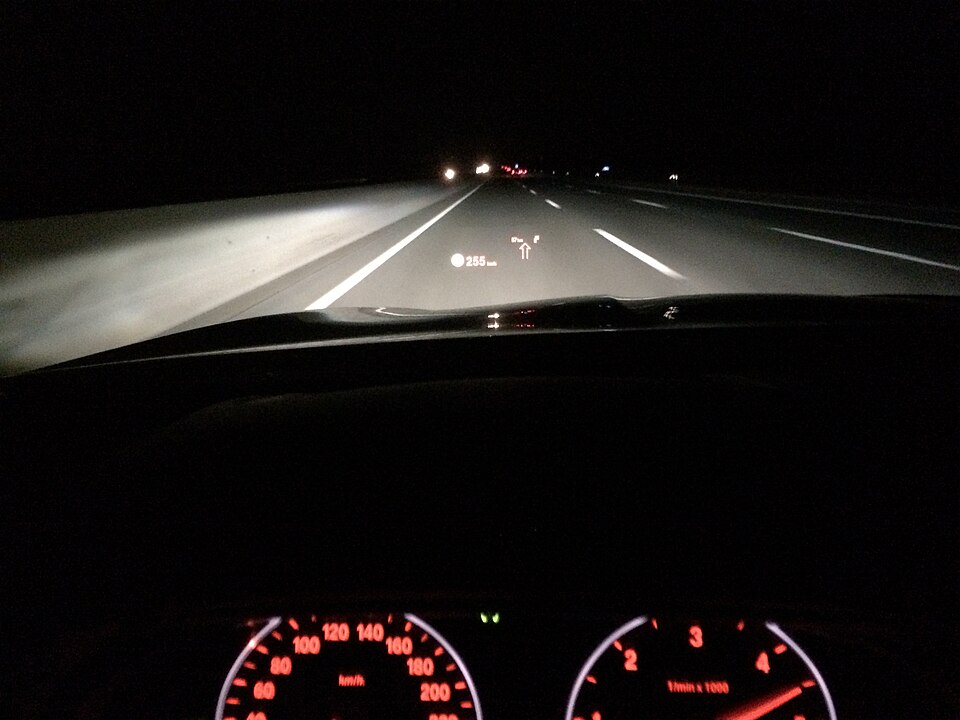

抬头显示（HUD）在驾驶员视野中呈现的不是一块实体屏幕，而是一个虚像：仪表台后端的显示源发出的光经光学系统投射到前风挡玻璃，再由风挡反射进入驾驶员眼睛，人眼沿反射光线的反向延长线看到图像，因而感觉图像悬浮在发动机盖前方的远处。^{44车载平视显示器HUD系统 - 零部件 - AI汽车网auto.jgvogel.cn前往参考资料 ↓在新标签页中打开}

虚像与实像的根本区别在于光的会聚方式：实像是实际光线会聚而成、可以被屏幕或毛玻璃承接并直接记录的像；虚像是实际光线反向延长线的交点，光线本身并不在该处会聚，因此不能被屏幕承接，只能通过光学系统（眼睛、相机镜头）观察。HUD 所成之像属于后者，这也是它被称为“虚像显示”的原因。^{44车载平视显示器HUD系统 - 零部件 - AI汽车网auto.jgvogel.cn前往参考资料 ↓在新标签页中打开}

虚像在视觉上位于风挡之外，因此驾驶员在读取 HUD 信息时，眼睛的调焦距离接近观察路面的距离，而不是像看仪表那样把焦点收回到座舱内近处；这一“图像位于远处”的观感是 HUD 区别于普通车内显示屏的基本视觉特征。^{44车载平视显示器HUD系统 - 零部件 - AI汽车网auto.jgvogel.cn前往参考资料 ↓在新标签页中打开}

HUD 虚像的成像根基在于光学与材料：前风挡玻璃表层含有氧化钛和氧化硅的高折射率镀膜，其折射率介于 1.8 至 2.2 之间，高于普通前风挡玻璃约 1.52 的折射率，表面反射率因此增大，再经多次光干涉即可在远处成像。^{44车载平视显示器HUD系统 - 零部件 - AI汽车网auto.jgvogel.cn前往参考资料 ↓在新标签页中打开}

由于虚像由风挡反射形成，其显示位置与显示亮度均可调节，驾驶员可把信息调整到平视范围内合适的高度，这一可调性是 HUD 虚像区别于固定印刷标记或贴膜的重要工程特征。^{44车载平视显示器HUD系统 - 零部件 - AI汽车网auto.jgvogel.cn前往参考资料 ↓在新标签页中打开}

虚像的“远”是光学设计的结果而非物理事实：显示源（PGU）与光学元件仍位于仪表台内部，像距由光路折叠与反射面曲率决定，因此同一套 HUD 可以通过改变光学设计把虚像投射到不同的距离上，这也是 HUD 分代与分类的一项基本依据。^{44车载平视显示器HUD系统 - 零部件 - AI汽车网auto.jgvogel.cn前往参考资料 ↓在新标签页中打开}

在当代汽车的智能显示系统中，仪表盘、中控屏与抬头显示（HUD）通常被并列为三种主要显示载体；其中仪表盘与中控屏是车内固有的传统显示位置，而 HUD 是新增的、把信息投射到驾驶员前方视野中的第三块显示区域。^{55智能座舱必备品——HUD，聊聊它到底是什么_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

三者的核心分工差异在于观察姿态与视线转移成本：仪表盘位于方向盘后方、需要驾驶员低头俯视；中控屏位于座舱中部、偏向多媒体与车辆设置操作；HUD 则把关键行车数据投影到驾驶员眼睛直视的正前方，使驾驶员不必低头即可读取。^{55智能座舱必备品——HUD，聊聊它到底是什么_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

HUD 在功能定位上并非替代仪表盘或中控屏，而是对二者的补充：它主要承载车速、导航指示等少量高优先级行车信息，以降低驾驶员在复杂路况下低头查看仪表所带来的注意力分散与安全风险。^{55智能座舱必备品——HUD，聊聊它到底是什么_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

从信息层级看，仪表盘承担车辆状态的完整呈现，中控屏承担交互与娱乐功能，HUD 承担即时驾驶决策所需的最小信息集；三者在信息密度上呈递减、在视线便利性上呈递增的关系。^{55智能座舱必备品——HUD，聊聊它到底是什么_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

由于 HUD 的显示面积与可视角度受光学结构限制，其可呈现的信息量明显小于仪表盘和中控屏，因此在实际产品中通常只显示经过筛选的关键数据，而不会把仪表盘的全部内容搬上前挡风玻璃。^{55智能座舱必备品——HUD，聊聊它到底是什么_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）的技术源头是军用航空。20世纪60年代，战斗机飞行员在高速飞行与激烈空战中低头查看仪表会带来致命风险，工程师因此把关键飞行信息投射到飞行员正前方的透明屏幕上，使飞行员不必移开视线即可读取信息，这一装置即HUD的前身。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

早期航空HUD的核心设计思想是「视线不离外界、信息叠加于前向视野」，即把信息成像在飞行员前方无穷远或较远距离处，与外部景象叠加，从而避免眼睛在近处仪表与远处天空之间反复调焦。这一光学共形思路后来被汽车HUD直接继承。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

航空HUD在军事上的价值不仅在于读取方便，更在于它把瞄准、姿态、高度、速度等关键参数与飞行员看到的真实外界场景对齐，使「看」与「瞄准」合一，这一「信息与外界景象配准」的理念是后来增强现实型抬头显示（AR-HUD）的思想雏形。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

军用航空HUD技术向民用汽车转移经历了数十年。1988年，通用汽车在收购休斯航天公司后，首次把这项军用技术引入量产民用车，推出配备HUD的Oldsmobile Cutlass Supreme Indy 500 Pace Car特别版，该车为纪念印第安纳波利斯500英里大赛而打造。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

这款1988年量产车的HUD系统相当原始：只能在挡风玻璃上显示简单的数字车速，显示区域仅有巴掌大小，功能与今天的HUD不可同日而语。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

航空HUD之所以能进入汽车，前提是光学与显示器件的小型化：把原本占据驾驶舱较大体积的投射光学系统压缩到仪表台内，并保证在阳光直射等强环境光下仍可读，这是军用技术民用化过程中必须跨过的工程门槛。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）进入汽车座舱的技术源头是军用航空：1960年代战斗机飞行员在高速飞行与激烈格斗中低头看仪表可能错失战机，工程师因此把关键信息投射到飞行员正前方的透明屏幕上，这一装置成为车载 HUD 的前身。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

1988年，通用汽车在收购休斯航天公司之后，首次把这项军用显示技术引入民用汽车，推出第一款配备 HUD 的量产车型——Oldsmobile Cutlass Supreme Indy 500 Pace Car，这是一款为纪念印第安纳波利斯500英里大赛而打造的特别版轿车。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

早期车载 HUD 的显示能力相当有限：只能在挡风玻璃上显示简单的数字车速，显示区域仅有巴掌大小，属于一种原始形态的投影式读数。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

早期汽车 HUD 长期受制于多项技术瓶颈：显示亮度不足，在强光下几乎看不清；显示内容单一，通常只有车速；成本过于高昂，使其长期局限于豪华车型，这种局面一直持续到21世纪初。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

车载 HUD 命运的转折来自显示技术的革命：随着手机和平板电脑的普及，LCD 与 LED 技术实现质的飞跃，亮度大幅提升而成本急剧下降，一块车规级 LCD 显示屏的价格从上千美元降到几百美元，为 HUD 从豪华车下探到更广的车型区间提供了物质基础。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

车载 HUD 的引入动机直接指向驾驶安全：世界卫生组织统计显示全球每年约有130万人死于交通事故，其中94%由人为失误造成；在城市道路以65公里时速行驶时，驾驶员低头看仪表盘1至3秒相当于盲开18至54米，把关键信息投射到前方视野正是为缓解这一矛盾。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）技术最初应用于军用航空领域，其核心目的是把飞行信息投射到飞行员视野前方，以提高信息获取效率与反应速度；此后该技术才逐步向民用汽车领域迁移。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

在汽车上，HUD 的早期形态是组合型抬头显示（Combiner HUD，C-HUD），它借助一块独立的透明组合镜（combiner）作为投影介质，主要显示车速、导航等基础行车信息。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

C-HUD 之后发展出风挡型抬头显示（Windshield HUD，W-HUD），投影介质由独立组合镜改为前风挡玻璃本身，显示面积与成像距离较 C-HUD 有所提升，但仍以车速、导航等基础信息为主。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

增强现实型抬头显示（Augmented Reality HUD，AR-HUD）是 HUD 在汽车上的最新演进形态，其特点是与车辆感知系统联动，把导航路径、道路障碍提示等信息以图形方式叠加融合到真实道路环境上，而非仅仅平铺显示数字与图标。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

从 C-HUD 到 W-HUD 再到 AR-HUD 的演进，被概括为 HUD 由显示基础信息的辅助功能，走向融合增强现实与智能感知的沉浸式信息呈现平台，并逐步成为智能座舱的常见配置。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

量产车型已出现 AR-HUD 的落地案例：问界 M9 Ultra 搭载的 AR-HUD 可在约 7.5 米远场呈现导航路径与道路障碍提示；蔚来 ES8 通过与辅助驾驶系统协同，把感知结果以图形形式投影到前方视野；小鹏 P7 Max 则在 HUD 中融合语音反馈与驾驶辅助信息。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

在中国市场，HUD 的前装渗透率持续上升，且新能源车型上的渗透速度快于传统燃油车；舜宇光学、光庭科技、联创电子等供应链企业加快布局 HUD 模组与 AR 显示核心部件，推动该产业从单一硬件供给转向集成化、可量产的系统解决方案。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

HUD 的光学系统可拆成三部分：像源（PGU，图像生成单元）、投影光路（含折叠镜与中继光学）和显示载体（挡风玻璃或组合器）。像源产生图像，投影光路把图像放大并投射到显示载体上，再由人眼在远处看到一个虚像。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|99Automotive Head-Up Display (HUD) Technology Overviewti.com前往参考资料 ↓在新标签页中打开}

像源（PGU）的主流方案包括 TFT-LCD、DLP（数字光处理）和 LCoS（硅基液晶），此外还有 MEMS 激光扫描和 Micro-LED 等方案。TFT-LCD 成本低、供应链成熟，但亮度和对比度受限；DLP 亮度高、耐高温，但体积和成本较高；LCoS 分辨率高、体积小，但需要偏振光照明，光路较复杂。^{1010Head-Up Display (HUD) PGU Technologies: TFT, DLP, LCoS, MEMS Laseryolegroup.com前往参考资料 ↓在新标签页中打开|1111TFT-LCD based head-up display system designspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

HUD 的投影光路通常采用离轴反射式结构：像源发出的光经中继透镜组校正像差后，由折叠镜（fold mirror）改变光路方向，再经非球面反射镜放大，最后投射到挡风玻璃上。折叠镜的作用是在有限仪表台空间内折叠光路、延长等效光程。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|1212Design of off-axis reflective head-up display optical systemopg.optica.org前往参考资料 ↓在新标签页中打开}

挡风玻璃在 HUD 光路中充当最后一级反射镜，但其内外表面会分别反射，形成重影（ghost image）。为消除重影，通常采用楔形 PVB 夹层玻璃，使内外表面反射光在观察者眼点处重合。^{1313Wedge-shaped PVB interlayer for head-up display ghost image eliminationsaflex.com前往参考资料 ↓在新标签页中打开|1414Automotive windshield wedge angle measurement for HUDsae.org前往参考资料 ↓在新标签页中打开}

HUD 虚像距离（VID）由像源到挡风玻璃的等效光程决定，典型 W-HUD 的虚像距离约 2–3 米，AR-HUD 可达 7–10 米甚至更远；虚像距离越远，人眼在路面与图像之间切换时的调节负担越小。^{1515AR-HUD: Augmented Reality Head-Up Display Technologycontinental-automotive.com前往参考资料 ↓在新标签页中打开}

HUD 的视场角（FOV）与虚像距离、PGU 尺寸和光路放大倍率相互制约：在仪表台空间固定的前提下，增大 FOV 通常需要更大的 PGU 或更复杂的离轴光路，并会加剧像差校正难度。^{1212Design of off-axis reflective head-up display optical systemopg.optica.org前往参考资料 ↓在新标签页中打开|1616Optical design of large field-of-view head-up displayspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

为在有限体积内实现大 FOV 和远虚像距离，部分 AR-HUD 方案采用双光路或双焦面设计，将近距离信息（如车速）与远距离导航箭头分别投射到不同虚像距离上。^{1717Dual-focal-plane AR-HUD design for depth perceptionieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

HUD 光路中的非球面反射镜和自由曲面镜用于校正离轴系统引入的像差（如彗差、像散和畸变），其面型精度直接影响虚像的清晰度和畸变水平。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|1212Design of off-axis reflective head-up display optical systemopg.optica.org前往参考资料 ↓在新标签页中打开}

DLP 像源基于 DMD（数字微镜器件），通过微镜阵列的快速开关调制光源，再经色轮或 RGB LED 合成彩色图像；其光利用率较高，适合高亮度 HUD。^{1010Head-Up Display (HUD) PGU Technologies: TFT, DLP, LCoS, MEMS Laseryolegroup.com前往参考资料 ↓在新标签页中打开}

TFT-LCD 像源依靠背光模组照明液晶面板，通过偏振片和液晶层调制透光率成像；其对比度受背光漏光和偏振片消光比限制，在强环境光下虚像对比度下降较明显。^{1010Head-Up Display (HUD) PGU Technologies: TFT, DLP, LCoS, MEMS Laseryolegroup.com前往参考资料 ↓在新标签页中打开|1111TFT-LCD based head-up display system designspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

LCoS 像源利用硅基 CMOS 背板上的液晶层调制反射光，具有高分辨率和较小芯片尺寸的优势，但需要偏振分束器（PBS）和偏振照明，光路对准要求高。^{1010Head-Up Display (HUD) PGU Technologies: TFT, DLP, LCoS, MEMS Laseryolegroup.com前往参考资料 ↓在新标签页中打开|1818LCoS microdisplay for head-up display applicationshimax.com.tw前往参考资料 ↓在新标签页中打开}

MEMS 激光扫描（LBS）像源用微振镜扫描 RGB 激光束逐点成像，色域宽、无需对焦，但存在散斑和眼安全方面的工程挑战。^{1919MEMS laser scanning projection for automotive HUDmicrovision.com前往参考资料 ↓在新标签页中打开|2020Laser speckle reduction in MEMS scanning displayopg.optica.org前往参考资料 ↓在新标签页中打开}

HUD 虚像的亮度通常以 cd/m² 或尼特表示，需与日间环境光（可达数万勒克斯）匹配；PGU 亮度、光路效率和挡风玻璃反射率共同决定最终虚像亮度。^{1515AR-HUD: Augmented Reality Head-Up Display Technologycontinental-automotive.com前往参考资料 ↓在新标签页中打开|2121Automotive HUD luminance measurement and specificationsid.org前往参考资料 ↓在新标签页中打开}

HUD 光路设计需控制太阳光回灌（solar load）：外部阳光经挡风玻璃和反射镜汇聚到 PGU 上可能造成过热损坏，因此常采用可调光阑、散热结构和耐高温面板。^{2222Solar load analysis for automotive head-up displaysae.org前往参考资料 ↓在新标签页中打开|2323Thermal management of HUD PGU under solar irradiationieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

组合型 HUD（C-HUD）使用独立透明组合器而非挡风玻璃作为反射面，光路更简单、成本更低，但组合器占用仪表台空间且存在二次反射问题。^{99Automotive Head-Up Display (HUD) Technology Overviewti.com前往参考资料 ↓在新标签页中打开|1111TFT-LCD based head-up display system designspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

HUD 虚像位置由反射定律和光路展开决定：人眼看到的是 PGU 经折叠镜和挡风玻璃反射后的虚像，虚像距离等于等效光程，而非物理屏幕到眼睛的距离。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|1313Wedge-shaped PVB interlayer for head-up display ghost image eliminationsaflex.com前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）将图像投射到挡风玻璃上时，挡风玻璃的内表面（朝向乘员舱的一面）与外表面（朝向车外的一面）会分别反射同一束光，形成两个略微错开的虚像，即所谓“双影”（ghosting）。这种错位会干扰驾驶员对信息的读取。^{2424TWI612333B - Process to implement a device for visualisation of a real image and passenger compartment using the same - Google Patentspatents.google.com前往参考资料 ↓在新标签页中打开}

双影产生的几何根源在于：挡风玻璃内外表面之间存在厚度，且两表面通常并不平行；光线经内表面反射与经外表面反射后出射方向不同，两个虚像因此在空间上分离。玻璃厚度越大、入射角越斜，分离量越明显。^{2424TWI612333B - Process to implement a device for visualisation of a real image and passenger compartment using the same - Google Patentspatents.google.com前往参考资料 ↓在新标签页中打开}

抑制双影的一种经典方案是采用楔形中间层：在两层玻璃之间夹入聚乙烯醇缩丁醛（PVB）中间层，并使玻璃两外表面呈不平行、即楔形（楔角）结构，使内表面反射像与外表面反射像在观察方向上实际重合。美国专利 US 5,013,134 记载了这种层叠式挡风玻璃的 HUD 系统方案。^{2424TWI612333B - Process to implement a device for visualisation of a real image and passenger compartment using the same - Google Patentspatents.google.com前往参考资料 ↓在新标签页中打开}

楔形膜的楔角需要与 HUD 的光学几何（投射光线的入射角、虚像距离、挡风玻璃安装倾角）匹配设计；楔角取值不当，两个反射像无法在驾驶员眼位处重合，双影抑制效果会打折扣。^{2424TWI612333B - Process to implement a device for visualisation of a real image and passenger compartment using the same - Google Patentspatents.google.com前往参考资料 ↓在新标签页中打开}

楔形 PVB 中间层属于挡风玻璃本身的夹层结构，在玻璃制造阶段即已成型，因此 HUD 车型通常需要专用的楔形挡风玻璃，而不能沿用普通平行夹层玻璃；这使 HUD 前挡成为定制化零部件。^{2424TWI612333B - Process to implement a device for visualisation of a real image and passenger compartment using the same - Google Patentspatents.google.com前往参考资料 ↓在新标签页中打开}

除楔形膜外，工程上还可通过调整 HUD 光路（如改变投射角度、引入自由曲面镜补偿）或采用镀膜/组合器（combiner）方案来减轻双影，但楔形中间层是量产车上最普遍的被动式解决方案。^{2424TWI612333B - Process to implement a device for visualisation of a real image and passenger compartment using the same - Google Patentspatents.google.com前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）的光学系统通常由图像源（PGU）、中继光学与折叠镜、以及作为组合器的挡风玻璃或独立 combiner 构成；驾驶员看到的不是图像源本身，而是经光学系统放大并投射到前方空间的一个虚像。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|2525Automotive Head-Up Displays: A Review of Optical Architectures and Technologiesmdpi.com前往参考资料 ↓在新标签页中打开}

虚像距离（VID）指驾驶员眼睛到 HUD 所成虚像之间的视距，而不是图像源到挡风玻璃的物理距离；由于虚像位于车头前方数米处，驾驶员在观察虚像与观察远处路面之间切换时，眼睛的调节量较小。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|2626Augmented Reality Head-Up Display: A Reviewieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

虚像距离由光学系统的焦距与图像源到透镜组的物距共同决定，近似满足薄透镜成像关系 1/f = 1/u + 1/v；增大虚像距离通常需要更长的光路或更强的光焦度，因而与整机体积形成直接矛盾。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|2525Automotive Head-Up Displays: A Review of Optical Architectures and Technologiesmdpi.com前往参考资料 ↓在新标签页中打开}

视场角（FOV）指驾驶员眼睛处所张开的、能看到 HUD 虚像的角度范围，通常以水平×垂直角度表示；它决定了虚像在驾驶员视野中所占的角尺寸，而不是虚像的物理尺寸。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|2626Augmented Reality Head-Up Display: A Reviewieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

在虚像距离固定的前提下，视场角越大，对应的虚像物理尺寸越大，所需的光学口径与反射镜面积也越大，因此大 FOV 与长 VID 同时提升会显著增加 HUD 的体积和散热负担。^{2525Automotive Head-Up Displays: A Review of Optical Architectures and Technologiesmdpi.com前往参考资料 ↓在新标签页中打开|2727Head-up display (HUD) technology and market reportyolegroup.com前往参考资料 ↓在新标签页中打开}

虚像距离与视场角是 HUD 最关键的一对光学指标：VID 影响双眼视差与聚焦舒适度，FOV 影响可承载的信息量；两者共同决定了 HUD 能否把导航、ADAS 警示等信息布置在不妨碍观察路面的位置。^{2626Augmented Reality Head-Up Display: A Reviewieeexplore.ieee.org前往参考资料 ↓在新标签页中打开|2727Head-up display (HUD) technology and market reportyolegroup.com前往参考资料 ↓在新标签页中打开}

由于虚像距离有限，HUD 存在“重影”与双眼视差问题：左右眼看到的虚像位置存在差异，VID 越近，这种差异越明显，长时间观看可能引起视觉疲劳；这也是业界推动增大 VID 的动因之一。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|2626Augmented Reality Head-Up Display: A Reviewieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

挡风玻璃作为组合器时，其内外表面的曲率与楔角会影响虚像质量，产生重影；因此 HUD 车型的挡风玻璃通常需要专门设计（如楔形 PVB 夹层）来抑制重影，这使 HUD 与玻璃供应商的协同成为必要环节。^{2525Automotive Head-Up Displays: A Review of Optical Architectures and Technologiesmdpi.com前往参考资料 ↓在新标签页中打开|2727Head-up display (HUD) technology and market reportyolegroup.com前往参考资料 ↓在新标签页中打开}

行业通常按视场角把 HUD 分为 C-HUD、W-HUD 与 AR-HUD 等形态，其中 AR-HUD 的 FOV 明显更大、VID 更远，以便把虚拟图像与真实道路场景在视觉上对齐。^{2626Augmented Reality Head-Up Display: A Reviewieeexplore.ieee.org前往参考资料 ↓在新标签页中打开|2727Head-up display (HUD) technology and market reportyolegroup.com前往参考资料 ↓在新标签页中打开}

虚像距离与视场角之间存在光学扩展量（étendue）意义上的权衡：在给定图像源面积与亮度下，同时增大 VID 与 FOV 会摊薄单位立体角内的亮度，因此高亮度 PGU 与高效光路是大 FOV、长 VID 方案的前提。^{88Head-up displayen.wikipedia.org前往参考资料 ↓在新标签页中打开|2525Automotive Head-Up Displays: A Review of Optical Architectures and Technologiesmdpi.com前往参考资料 ↓在新标签页中打开}

C-HUD 即组合器式抬头显示（Combiner HUD），其成像依赖一块独立于车辆风挡的透明反射镜片（组合器），图像由投影单元投射到该镜片上、再反射进入驾驶员眼睛，因此不需要改动风挡玻璃本身。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

在按成像方式划分的汽车 HUD 三大类型（C-HUD、W-HUD、AR-HUD）中，C-HUD 的结构最为简单：它用一块独立反射镜片承担成像任务，省去了对风挡曲面进行特殊光学处理的要求，因而整机成本与布置难度都低于风挡式方案。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

C-HUD 的主要短板是显示视野小：受组合器镜片尺寸限制，其虚像画面与视场角明显小于风挡式 HUD，能承载的信息量有限，通常只用于车速、导航指示等少量基础信息。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

从技术演进序列看，C-HUD 属于较早普及的一代方案，与 W-HUD 同属显示车速、导航等基础信息的阶段，此后才出现与感知系统联动、融合真实道路环境的 AR-HUD；随着风挡式方案成本下降，C-HUD 在新车型上的主流地位已被 W-HUD 与 AR-HUD 取代。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

由于组合器是外置于仪表台之上的独立部件，C-HUD 在整车布置上更灵活，可适配风挡倾角大、曲面复杂而不便直接做反射成像的车型，但外置镜片也带来占用仪表台空间、镜片需单独清洁与防眩处理等工程问题。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

W-HUD（Windshield HUD，挡风玻璃式抬头显示）是当前汽车抬头显示的主要技术类型之一，其成像方式是利用车辆前挡风玻璃作为反射面，将图像投射到驾驶员前方视野中。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

按成像方式划分，汽车 HUD 目前主要分为三类：C-HUD（组合型，通过独立反射镜片显示）、W-HUD（挡风玻璃式，通过前挡风玻璃反射）和 AR-HUD（增强现实型）。W-HUD 是介于早期 C-HUD 与新一代 AR-HUD 之间的主流形态。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

与采用独立反射镜片的 C-HUD 相比，W-HUD 通过前挡风玻璃反射成像，具备更大的成像面积和更强的整车集成能力；而 C-HUD 结构简单但视野较小。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

W-HUD 主要承担车速、导航等基础行车信息的显示功能，属于从基础信息显示向增强现实融合过渡阶段的产物；随着感知系统联动与真实道路环境融合的 AR-HUD 兴起，HUD 正逐步成为智能座舱的标配。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

增强现实型抬头显示系统（Augmented Reality HUD，AR-HUD）是在组合型抬头显示系统（C-HUD）与风挡型抬头显示系统（W-HUD）之后发展起来的一类车载抬头显示技术，其区别于前两者的核心特征是与车辆感知系统联动、把虚拟信息与真实道路环境融合呈现。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

AR-HUD 被普遍视为 HUD 从单纯显示车速、导航等基础信息的辅助功能，走向融合增强现实与智能感知的沉浸式信息呈现平台的关键形态，也是智能座舱交互升级的重要方向。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

AR-HUD 的典型工作方式是把辅助驾驶系统的感知结果以图形形式投影到驾驶员前方视野中，使导航路径、道路障碍提示等信息与真实场景在视觉上对齐叠加。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

在量产车型上，AR-HUD 已出现远场成像的工程实现，例如问界 M9 Ultra 搭载的 AR-HUD 可在约 7.5 米远场呈现导航路径与道路障碍提示。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

不同整车厂对 AR-HUD 的集成方式并不相同：蔚来 ES8 通过与辅助驾驶系统协同，把感知结果以图形形式投影至前方视野；小鹏 P7 Max 则在 HUD 中融合语音反馈与驾驶辅助信息，以提供沉浸式驾驶体验。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

AR-HUD 的落地依赖光学模组与 AR 显示核心部件，舜宇光学、光庭科技、联创电子等供应链企业已加快在 HUD 模组和 AR 显示核心部件上的布局，推动 HUD 从单一硬件供给转向集成化、智能化、可量产的系统解决方案。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

P-HUD（全景抬头显示，Panoramic Head-Up Display）是抬头显示技术演进序列中在 C-HUD、W-HUD、AR-HUD 之后出现的一类形态，其核心特征是在前挡风玻璃底部形成一条横贯左右、环绕式的信息光带，而非传统 HUD 那样把信息集中在驾驶员正前方的一个有限视窗内。^{2828抬头显示(HUD)bitauto.my前往参考资料 ↓在新标签页中打开}

P-HUD 采用横贯风挡底部的长条形显示区域，把车速、导航、ADAS 预警等信息分散布置在更宽的水平视野内，其设计初衷之一是缓解 AR-HUD 与 W-HUD 在有限视窗内叠加大量信息所造成的信息拥挤问题。^{2828抬头显示(HUD)bitauto.my前往参考资料 ↓在新标签页中打开}

为应对强光下投影对比度下降的问题，P-HUD 方案会在风挡玻璃相应区域使用特殊的黑色涂层，以提升白天强光环境下的显示可读性。^{2828抬头显示(HUD)bitauto.my前往参考资料 ↓在新标签页中打开}

宝马在 Neue Klasse 车型上采用了 P-HUD 方案，把全景信息带布置在风挡玻璃下沿，这是 P-HUD 从概念走向量产的代表性落地案例之一。^{2828抬头显示(HUD)bitauto.my前往参考资料 ↓在新标签页中打开}

在 HUD 技术谱系中，C-HUD 使用仪表上方的透明树脂玻璃作为显示介质，结构简单、成本低，但显示尺寸有限且存在碰撞安全隐患，目前已基本退出市场；W-HUD 直接以挡风玻璃为投影介质，是当前市场主流，2025 年 1—11 月约占 HUD 市场 70.3% 的份额。P-HUD 是在这一主流形态之外向更大横向显示面积扩展的分支。^{2828抬头显示(HUD)bitauto.my前往参考资料 ↓在新标签页中打开}

AR-HUD 的虚实融合注册精度，指虚拟图像在挡风玻璃上呈现的位置与真实世界目标在驾驶员视野中的位置之间的对齐误差，通常以角分辨率（毫弧度或角分）或等效的横向偏移（厘米/米）来度量。^{2929Augmented Reality Head-Up Display: A Review of Technologies and Human Factorsieeexplore.ieee.org前往参考资料 ↓在新标签页中打开|3030AR-HUD 关键技术指标与测试方法研究cnki.com.cn前往参考资料 ↓在新标签页中打开}

注册误差主要来源于三类：眼位估计误差（驾驶员头部位置与眼动未被准确追踪）、光学系统畸变与装配公差（PGU、自由曲面镜、挡风玻璃曲率引入的偏差）、以及车辆姿态与道路几何估计误差（坡度、颠簸、GNSS/IMU 与地图匹配误差）。^{2929Augmented Reality Head-Up Display: A Review of Technologies and Human Factorsieeexplore.ieee.org前往参考资料 ↓在新标签页中打开|3131Head-Up Display Calibration for Free-Form Windshieldsae.org前往参考资料 ↓在新标签页中打开}

在 AR-HUD 中，若注册误差超过约 1 毫弧度（约 0.057°），驾驶员在 20 米处的感知偏移将超过 2 厘米，足以让车道级 AR 引导线出现可察觉的错位；因此业界常把 1 mrad 量级作为高精度 AR-HUD 的注册精度目标。^{3030AR-HUD 关键技术指标与测试方法研究cnki.com.cn前往参考资料 ↓在新标签页中打开|1515AR-HUD: Augmented Reality Head-Up Display Technologycontinental-automotive.com前往参考资料 ↓在新标签页中打开}

由于挡风玻璃是自由曲面且存在楔形角与厚度公差，同一型号 HUD 在不同车辆上的畸变不同，AR-HUD 需要在整车下线时进行逐车标定（camera-based calibration），否则注册精度无法保证。^{3131Head-Up Display Calibration for Free-Form Windshieldsae.org前往参考资料 ↓在新标签页中打开|1616Optical design of large field-of-view head-up displayspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

眼位追踪（driver eye tracking）是提升注册精度的关键手段：通过 DMS 摄像头实时估计驾驶员双眼位置，动态修正虚拟图像的投影原点，可将因头部移动引起的注册误差从数毫弧度降低到 1 毫弧度以内。^{1515AR-HUD: Augmented Reality Head-Up Display Technologycontinental-automotive.com前往参考资料 ↓在新标签页中打开|3232AR-HUD 增强现实导航的虚实融合与定位技术sae-china.org前往参考资料 ↓在新标签页中打开}

AR-HUD 的注册精度还受虚像距离（VID）影响：VID 越远，同样的角度误差对应的横向偏移越大；因此远距 AR-HUD（VID 7.5 m 以上）对角度注册精度的要求比近距 HUD 更苛刻。^{3030AR-HUD 关键技术指标与测试方法研究cnki.com.cn前往参考资料 ↓在新标签页中打开|3333AR-HUD: Challenges and Solutions for Augmented Reality Navigationlink.springer.com前往参考资料 ↓在新标签页中打开}

在动态行驶条件下，车辆俯仰与侧倾会使虚拟图像相对真实世界发生漂移，需要借助 IMU 与悬架/车身姿态信息进行实时补偿；缺少姿态补偿时，颠簸路面的瞬时注册误差可达数毫弧度。^{2929Augmented Reality Head-Up Display: A Review of Technologies and Human Factorsieeexplore.ieee.org前往参考资料 ↓在新标签页中打开|1616Optical design of large field-of-view head-up displayspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

AR-HUD 的导航箭头与车道线贴合精度，还依赖高精地图与车道级定位；在 GNSS 信号受遮挡或地图未覆盖区域，虚实注册会因定位误差而明显劣化，这是当前量产 AR-HUD 导航功能的主要局限之一。^{3232AR-HUD 增强现实导航的虚实融合与定位技术sae-china.org前往参考资料 ↓在新标签页中打开|3333AR-HUD: Challenges and Solutions for Augmented Reality Navigationlink.springer.com前往参考资料 ↓在新标签页中打开}

评价注册精度时，业界区分静态注册精度（车辆静止、标准眼位下的对齐误差）与动态注册精度（行驶、头部移动、路面激励下的对齐误差），后者通常显著劣于前者，是用户体验的关键指标。^{3030AR-HUD 关键技术指标与测试方法研究cnki.com.cn前往参考资料 ↓在新标签页中打开|1515AR-HUD: Augmented Reality Head-Up Display Technologycontinental-automotive.com前往参考资料 ↓在新标签页中打开}

AR-HUD 的导航指引不再只是把转向箭头画在固定位置，而是把导航路线、车道引导、出口提示等虚拟标记按透视关系贴合到驾驶员视野中的真实路面上，使虚拟信息与真实环境在空间上对齐。^{34342026-09-09 佛瑞亚海拉投资Distance Technologies并达成战略开发合作，加速行业领先的无镜像3D AR HUD技术落地 | FORVIA HELLAhella.com前往参考资料 ↓在新标签页中打开}

佛瑞亚海拉与 Distance Technologies 合作开发的无镜像 3D AR HUD 明确把「高亮显示目标道路的动态导航指引、车道引导、出口提示或危险预警信息」列为可与真实视野路面精准贴合的场景化信息类型。^{34342026-09-09 佛瑞亚海拉投资Distance Technologies并达成战略开发合作，加速行业领先的无镜像3D AR HUD技术落地 | FORVIA HELLAhella.com前往参考资料 ↓在新标签页中打开}

2025 年 6 月发布的小鹏「追光全景」AR-HUD 由小鹏全栈自研软件与华为硬件联合打造，官方称其首次将导航路线「画」在真实道路上，并具备 87 英寸画幅、支持跨车道显示。^{3535小鹏软件 + 华为硬件打造的“追光全景”AR-HUD 抬头显示发布，首次将导航路线“画”在真实道路上 - IT之家m.ithome.com前往参考资料 ↓在新标签页中打开}

小鹏「追光全景」AR-HUD 宣称可覆盖主辅路、岔路、弯道、环岛、错位路口、隧道、上下坡、上下高架共 8 类行车场景，这些场景正是车道级导航提示需要处理的高复杂度路形。^{3535小鹏软件 + 华为硬件打造的“追光全景”AR-HUD 抬头显示发布，首次将导航路线“画”在真实道路上 - IT之家m.ithome.com前往参考资料 ↓在新标签页中打开}

车道级提示的贴合精度依赖成像与算法补偿：小鹏该方案搭载自研 LCoS 成像模组与车规级 LCoS 芯片，色域 85% NTSC、亮度不低于 12000 nit、对比度 1800:1，并内置 AR 防抖、坡度补偿、时延补偿算法，用于抑制车架抖动造成的虚像与实景不贴合。^{3535小鹏软件 + 华为硬件打造的“追光全景”AR-HUD 抬头显示发布，首次将导航路线“画”在真实道路上 - IT之家m.ithome.com前往参考资料 ↓在新标签页中打开}

无镜像 3D AR HUD 通过挡风玻璃实现深度投影，形成延展的空间化视场，使导航指引可以按不同深度层次呈现，而不必压缩在单一平面上。^{34342026-09-09 佛瑞亚海拉投资Distance Technologies并达成战略开发合作，加速行业领先的无镜像3D AR HUD技术落地 | FORVIA HELLAhella.com前往参考资料 ↓在新标签页中打开}

AR-HUD 的显示内容与应用逻辑可由整车厂按车型需求调整，并支持通过软件迭代更新导航等场景功能，这意味着车道级提示的形态会随 OTA 持续变化。^{34342026-09-09 佛瑞亚海拉投资Distance Technologies并达成战略开发合作，加速行业领先的无镜像3D AR HUD技术落地 | FORVIA HELLAhella.com前往参考资料 ↓在新标签页中打开}

在高等级智能辅助驾驶场景下，AR-HUD 的虚拟画布还可用于向乘客提供娱乐内容与视频通讯服务，显示资源不再被导航独占。^{34342026-09-09 佛瑞亚海拉投资Distance Technologies并达成战略开发合作，加速行业领先的无镜像3D AR HUD技术落地 | FORVIA HELLAhella.com前往参考资料 ↓在新标签页中打开}

AR-HUD 与高级驾驶辅助系统（ADAS）联动的核心机制，是把 ADAS 感知系统输出的目标、车道线、导航路径等结果，经坐标变换与虚像距离匹配后，以图形方式叠加投影到驾驶员前方视野中的真实道路场景上，使感知结果与实景在视觉上对齐。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

在量产车型上，这种联动已有具体落地：蔚来 ES8 通过与辅助驾驶系统协同，把感知结果以图形形式投影到前方视野；小鹏 P7 Max 则在 HUD 中融合语音反馈与驾驶辅助信息，形成沉浸式驾驶体验。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

问界 M9 Ultra 搭载的 AR-HUD 可在约 7.5 米远场呈现导航路径与道路障碍提示，说明 AR-HUD 的远场虚像距离已能覆盖与 ADAS 提示相匹配的投影纵深。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

行业观察认为，HUD 正从传统的辅助驾驶功能，走向融合增强现实与智能感知的沉浸式信息呈现平台；与 ADAS 感知联动、融合真实道路环境，是 AR-HUD 区别于 C-HUD、W-HUD 的关键特征。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开|66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

AR-HUD 与 ADAS 的联动依赖整车感知—决策—显示链路的协同，因此其信息呈现的准确性与实时性受制于 ADAS 感知本身的精度和时延，而非仅由光学显示系统决定。^{11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|77从辅助到枢纽：HUD 如何重塑智能汽车交互新图景？- · 科普中国网kepuchina.cn前往参考资料 ↓在新标签页中打开}

视场角（FOV）是抬头显示系统的一项关键规格，指驾驶员透过风挡可见的虚像所张开的角范围；它决定了投影图像能覆盖多大一片前方视野，因而直接约束可显示信息的数量与布局。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

在抬头显示设计中，视场角并非越大越好：更大的视场角能容纳更多有用信息而不显拥挤，但也带来代价——TI 的应用笔记明确指出，视场角增大的同时需要权衡其他系统约束（如虚像距离、光学体积与亮度），因此 FOV 的选取是整机层面的折中结果。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

视场角通常以水平×垂直两个方向的角度表示（如 20°×20°），因为抬头显示的虚像在横向与纵向上的可用范围并不相同，单给一个数字不足以描述其覆盖能力。^{3737Requirements and System Aspects of AR-Head-Up Displaysieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

对于增强现实抬头显示（AR-HUD），业界提出的需求是：高速公路场景下 AR 支持的视场角至少应达到 20°×20°，城市场景下则应达到 60°×40°。^{3737Requirements and System Aspects of AR-Head-Up Displaysieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

上述 AR-HUD 的视场角需求比当时的常规抬头显示大约高出一个数量级，论文认为借助全息子组件、在可接受的实际 HUD 体积内是可以实现的。^{3737Requirements and System Aspects of AR-Head-Up Displaysieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

视场角与虚像距离、图像源尺寸共同决定抬头显示的光学设计边界：在给定图像源尺寸下，要扩大视场角往往需要增大光学系统的等效焦距或采用更复杂的光路，这也是大视场角 HUD 体积难以压缩的原因之一。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

虚像距离（Virtual Image Distance，VID）指抬头显示系统所成的虚像到驾驶员眼睛的距离，是描述虚像在纵深方向上落在何处的基本几何参数。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

德州仪器在面向后装抬头显示器的应用笔记中给出的典型虚像距离范围为 2.4 米至 30 米（约 8 英尺至 98 英尺），其目的是让 HUD 把信息呈现在驾驶时视觉的正常注视距离上。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

同一份应用笔记还建议虚像相对水平视线向下倾斜约 3 度，说明虚像距离与虚像俯仰角是配套设定的两个几何量，而非孤立取值。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

虚像距离之所以重要，是因为它决定了驾驶员从观察路面切换到读取 HUD 信息时眼睛所需调节（调焦）的幅度：虚像越远，眼睛的调节负担越小，越接近看远处路面的状态。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

虚像距离与视场角、眼动范围（eyebox）等指标相互制约：在光学系统体积受限的前提下，拉长虚像距离通常会压缩可用的视场角或眼动范围，因此工程上需要在几项指标之间折中。^{3636DLPA073 Application note | TI.comti.com前往参考资料 ↓在新标签页中打开}

抬头显示的亮度通常以尼特（cd/m²）为单位标称，指虚像在驾驶员眼位处呈现的表观亮度；由于 HUD 光路要经过挡风玻璃反射并叠加环境光，标称亮度必须显著高于普通车载显示屏，才能在白天强光下保持可读。^{3838抬头显示-德赛西威desaysv.com前往参考资料 ↓在新标签页中打开}

德赛西威公开的 AR-HUD 产品规格给出高亮度 ≥15000 尼特、高对比度 ≥1700:1，可作为当前量产级 AR-HUD 亮度与对比度指标的一个参照点。^{3838抬头显示-德赛西威desaysv.com前往参考资料 ↓在新标签页中打开}

同一厂商在另一类产品（P-HUD 相关规格）上标出对比度 ≥100000:1 并采用 Local Dimming 背光、1056 个背光分区，说明对比度指标在不同技术路线之间差异极大，跨产品直接比较对比度数值意义有限。^{3838抬头显示-德赛西威desaysv.com前往参考资料 ↓在新标签页中打开}

对比度在 HUD 上通常定义为虚像最亮区与最暗区的亮度之比；由于 HUD 的暗态亮度受挡风玻璃反射的环境光与杂散光抬升，实际装车后的对比度往往低于台架标称值，因此厂商标称值多在暗室条件下测得。^{3838抬头显示-德赛西威desaysv.com前往参考资料 ↓在新标签页中打开}

HUD 2.0 一类大视场角方案把视场角从传统 HUD 的约 5 度提升到最高约 12 度，并配合更长的虚像距离；视场角与虚像距离的扩大对同等亮度下的光通量提出更高要求，是亮度指标持续走高的重要驱动因素之一。^{3939HUD 2.0 Brings a New Point of Viewti.com前往参考资料 ↓在新标签页中打开}

亮度并非越高越好：夜间或隧道等暗环境下过高的虚像亮度会造成眩目与视觉适应负担，因此量产 HUD 普遍需要与环境光联动自动调光，亮度指标应结合调光范围而非单一峰值来评价。^{3838抬头显示-德赛西威desaysv.com前往参考资料 ↓在新标签页中打开}

畸变（distortion）指HUD虚像在几何形状、位置或比例上与设计值发生偏差，典型表现为直线弯曲、画面拉伸或局部放大率不一致；重影（ghosting）指同一物点形成两个或多个可分辨的像，通常由挡风玻璃内外表面反射、光学系统双折射或装配偏差引起。^{4040车载抬头显示（HUD）光学系统设计综述eope.net前往参考资料 ↓在新标签页中打开|4141Head-Up Display Ghost Image Analysis and Suppressionsae.org前往参考资料 ↓在新标签页中打开}

在HUD光学设计中，畸变通常以百分比表示，定义为实际像点位置与理想像点位置之差相对于理想像高的比值；行业常见的畸变控制目标为全视场小于2%～5%，具体阈值随视场角和投影距离增大而放宽。^{4040车载抬头显示（HUD）光学系统设计综述eope.net前往参考资料 ↓在新标签页中打开|4242Augmented Reality Head-Up Display: Optical Design Challengesspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

重影的量化指标包括重影间距（ghost separation）和重影亮度比（ghost intensity ratio）。重影间距指主像与鬼像在眼盒内的角间距，通常以角分（arcmin）为单位；重影亮度比指鬼像亮度与主像亮度之比，一般要求低于5%～10%才能被多数驾驶员忽略。^{4141Head-Up Display Ghost Image Analysis and Suppressionsae.org前往参考资料 ↓在新标签页中打开}

挡风玻璃的楔形角（wedge angle）是抑制重影的关键参数。对于PVB夹层挡风玻璃，通过在内层玻璃与PVB之间引入楔形截面，可使内外表面反射光在眼盒处重合，从而将重影间距压缩到人眼分辨极限以下。^{4343汽车挡风玻璃楔形角对HUD重影的影响研究qcgc.com.cn前往参考资料 ↓在新标签页中打开}

HUD畸变的主要来源包括：投影光路的离轴像差、自由曲面反射镜的面形误差、挡风玻璃曲率引起的非对称放大，以及装配过程中光学模块与挡风玻璃的相对位置偏差。^{4040车载抬头显示（HUD）光学系统设计综述eope.net前往参考资料 ↓在新标签页中打开|4242Augmented Reality Head-Up Display: Optical Design Challengesspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

重影的主要来源包括：挡风玻璃内外表面反射率差异导致的二次反射、PVB夹层厚度不均或楔形角与设计值不匹配、投影光路中的偏振态变化，以及眼盒位置偏离设计中心。^{4141Head-Up Display Ghost Image Analysis and Suppressionsae.org前往参考资料 ↓在新标签页中打开}

在AR-HUD中，畸变与重影的控制难度显著高于传统W-HUD，因为AR-HUD需要更大的虚像距离（通常7.5米以上）和更大的视场角（通常10°×4°以上），导致光学系统的离轴量和像差校正复杂度大幅增加。^{4242Augmented Reality Head-Up Display: Optical Design Challengesspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

畸变与重影的测试通常在眼盒内的多个采样点进行，使用CCD相机或光电自准直仪采集虚像，再通过图像处理算法计算网格畸变和重影参数。测试标准可参考ISO 15008和GB/T 43263—2023中关于虚像质量的相关条款。^{4444ISO 15008:2017 Road vehicles — Ergonomic aspects of transport information and control systems — Specifications and test procedures for in-vehicle visual presentationiso.org前往参考资料 ↓在新标签页中打开|4545GB/T 43263—2023 车载抬头显示系统技术要求及试验方法openstd.samr.gov.cn前往参考资料 ↓在新标签页中打开}

畸变与重影不仅影响视觉舒适性，还会降低驾驶员对HUD信息的读取速度和准确性，在AR-HUD导航场景中可能导致车道贴合偏差，进而影响驾驶安全。^{4646Head-Up Displays: Human Factors and Safety Considerationssciencedirect.com前往参考资料 ↓在新标签页中打开}

当前业界对畸变与重影的可接受阈值尚无统一强制标准，不同整车厂和Tier 1供应商根据车型定位和成本约束设定各自的内控指标，导致同一参数在不同产品间的可比性有限。^{4444ISO 15008:2017 Road vehicles — Ergonomic aspects of transport information and control systems — Specifications and test procedures for in-vehicle visual presentationiso.org前往参考资料 ↓在新标签页中打开|4646Head-Up Displays: Human Factors and Safety Considerationssciencedirect.com前往参考资料 ↓在新标签页中打开}

HUD 的核心光学部件是图像生成单元（PGU，Picture Generation Unit），它在整机物料成本中占比最高，盖世汽车研究院的产业报告给出的数字约为 55%。^{4747车载HUD产业报告（2023版）m.gasgoo.com前往参考资料 ↓在新标签页中打开}

PGU 的成本占比随投影技术路线不同而变化：采用 DLP 方案时约占整机成本的 50%，采用 TFT 方案时约占 30%。^{4747车载HUD产业报告（2023版）m.gasgoo.com前往参考资料 ↓在新标签页中打开}

车载 HUD 的像源（投影）技术主要有四条路线：TFT-LCD、DLP、LCoS 和 MEMS-LBS。^{4747车载HUD产业报告（2023版）m.gasgoo.com前往参考资料 ↓在新标签页中打开}

TFT-LCD 是当前 W-HUD 与 AR-HUD 的主流投影技术，优点是技术成熟、成本低，缺点是热管理难度大、清晰度有限。^{4747车载HUD产业报告（2023版）m.gasgoo.com前往参考资料 ↓在新标签页中打开}

在 TFT-LCD 像源路线上，京东方、京瓷等厂商是代表性玩家。^{4747车载HUD产业报告（2023版）m.gasgoo.com前往参考资料 ↓在新标签页中打开}

2025 年 9 月发布的问界全新 M7 搭载由 ADayo 华阳提供的 W-HUD，采用 4.1 英寸 TFT-LCD 成像方案，是 TFT-LCD 像源在量产车型上的具体落地案例。^{4848小米/问界/极氪竞相布局，一文读懂HUD产业：万显竞驰朝暮异、小难更催寰宇宽 - 智能汽车资源网smartautoclub.com前往参考资料 ↓在新标签页中打开}

2025 年 6 月底小米汽车发布的 HUD 产品由 CSOT 供应面板、华阳集团集成，被称为行业内最先量产的 P-HUD，说明 TFT-LCD 面板供应商正在向整车 HUD 供应链上游延伸。^{4848小米/问界/极氪竞相布局，一文读懂HUD产业：万显竞驰朝暮异、小难更催寰宇宽 - 智能汽车资源网smartautoclub.com前往参考资料 ↓在新标签页中打开}

除 TFT-LCD 外，DLP 与 LCoS 也是车载 HUD 像源的重要技术选项，三者与 MEMS-LBS 共同构成当前 PGU 的主要技术谱系；不同路线在成本、热管理、清晰度等指标上各有取舍，整车厂会按 HUD 类型与车型定位选择像源方案。^{4747车载HUD产业报告（2023版）m.gasgoo.com前往参考资料 ↓在新标签页中打开}

抬头显示系统的光学链路中，自由曲面反射镜是风挡型抬头显示（W-HUD）的核心成像元件，其作用是在有限体积内折转光路、放大虚像，并以复杂非球面面型校正风挡玻璃引入的像差。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开}

车规级自由曲面反射镜的面型精度通常要求达到 1 微米（≤1μm）量级，表面粗糙度要求 Ra 小于 10 纳米，加工与检测门槛显著高于普通光学镜片。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开}

自由曲面反射镜的主流材质包括光学玻璃与高折射率树脂两类：玻璃方案热稳定性与面型保持性好，树脂方案便于注塑成型、利于降本与批量生产。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开}

风挡型抬头显示把前挡风玻璃本身作为成像面使用，因此风挡玻璃的光学质量（面型、厚度均匀性、夹层一致性）直接决定虚像是否重影、是否清晰。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开|5050HUD光学行业研究ptpcapital.cn前往参考资料 ↓在新标签页中打开}

由于普通夹层风挡玻璃存在内外两层玻璃面，投影光在内外表面分别反射会形成重影（鬼影），工程上通过在夹层中引入楔形 PVB 膜，使内外表面之间形成微小夹角，让两路反射光在驾驶员眼点处重合，从而消除重影。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开}

楔形膜的关键工艺指标是楔角精度，行业资料给出的典型要求为 ±0.1° 量级；楔角需与具体车型的风挡安装角度、眼点位置匹配设计，因此不同车型的楔形膜通常不能通用。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开}

楔形膜方案增加了风挡玻璃的制造复杂度与成本，且需要与 HUD 光路联合设计，是 W-HUD 与 AR-HUD 整车成本中一项不易压缩的部分。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开}

为绕开楔形膜，业界出现了“无楔形膜”技术路线：通过光路设计或投影端补偿手段，在普通风挡玻璃上抑制重影，有厂商宣称该路线可使系统成本下降约 30%–40%。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开}

国内 HUD 产业链凭借较完善的本地供应链形成成本优势，有资料称其成本较国外方案低约 50%，这一成本差是近年国内搭载率快速提升、本土供应商份额扩大的重要原因之一。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开|5050HUD光学行业研究ptpcapital.cn前往参考资料 ↓在新标签页中打开}

在 AR-HUD 产业链上，本土化程度总体可控，但部分核心光学部件仍由外资厂商把控，是供应链上的关键卡点。^{5050HUD光学行业研究ptpcapital.cn前往参考资料 ↓在新标签页中打开}

抬头显示整机由投影光机（含图像源与投影镜头）、反射镜组、风挡玻璃（或 C-HUD 的合成器）以及控制与散热结构件构成，光学元件环节处于上游，其精度与一致性直接决定整机的虚像质量。^{4949HUD爆发重塑光学镜片：汽车智能化浪潮下的新蓝海-激埃特光电giaitech.com前往参考资料 ↓在新标签页中打开|5050HUD光学行业研究ptpcapital.cn前往参考资料 ↓在新标签页中打开}

宝马是最早提出全景式抬头显示（Panoramic Vision，即 PHUD 形态）概念的整车厂，其新世代 iX3 于 2025 年 8 月 21 日开启中国市场预售，是该形态在量产车型上的标志性落地。^{5151车载PHUD市场：从产品导入走向规模化增长omdiaevents.com前往参考资料 ↓在新标签页中打开}

2025 年至 2026 年间，中国整车厂密集推出搭载 PHUD 的量产车型，包括极狐 αT7、比亚迪腾势 N8、广汽传祺越 7，以及更早上市并进入规模化交付的小米 YU7。^{5151车载PHUD市场：从产品导入走向规模化增长omdiaevents.com前往参考资料 ↓在新标签页中打开}

不同整车厂与供应商对 PHUD 采用了各自的商业命名，例如宝马称 Panoramic Vision、小米称 HyperVision、马瑞利（Marelli）称“黑镜抬头显示”，但其技术核心一致，均为投影加挡风玻璃反射的前向显示。^{5151车载PHUD市场：从产品导入走向规模化增长omdiaevents.com前往参考资料 ↓在新标签页中打开}

小米 YU7 的 PHUD 显示源采用 TCL 华星光电供应的 11.98 英寸 LTPS LCD 面板，TCL 华星是较早实现 PHUD 面板量产的供应商。^{5151车载PHUD市场：从产品导入走向规模化增长omdiaevents.com前往参考资料 ↓在新标签页中打开}

京东方与群创光电于 2025 年陆续量产 PHUD 项目，天马微电子则于 2026 年进入 PHUD 项目规模化量产，中国面板厂商正成为 PHUD 显示源的重要供应方。^{5151车载PHUD市场：从产品导入走向规模化增长omdiaevents.com前往参考资料 ↓在新标签页中打开}

小鹏与华为合作推出了一款 AR-HUD 并搭载于量产车型，该产品以多项“第一”作为宣传点，是华为进入车载 HUD 领域后的标志性事件之一。^{5252华为、小米进场后，汽车HUD生变 | 科普_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

华为与江淮汽车合作的尊界 S800 已搭载 AR-HUD，HUD 成为华为智能车载光领域的三大核心产品线之一。^{5252华为、小米进场后，汽车HUD生变 | 科普_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

据高工智能汽车统计，2024 年中国乘用车前装标配 W-HUD 与 AR-HUD 合计交付 352.43 万辆，其中 AR-HUD 为 88.43 万辆；同年中国乘用车销量 2756.3 万辆，HUD 渗透率超过十分之一。^{5252华为、小米进场后，汽车HUD生变 | 科普_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

中国整车厂的 HUD 搭载路径呈现从后装 C-HUD 到前装 W-HUD、再到 AR-HUD 的演进：2018 年前后蔚来 ES8、理想 ONE 等新势力首款车型仅支持 HUD 后装，2021 年起极氪 001、理想 L9 开始采用前装 W-HUD，此后这些车型改款时又纷纷转向 AR-HUD。^{5252华为、小米进场后，汽车HUD生变 | 科普_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

华为常务董事余承东曾在直播中以“有时看不清”为由解释享界 S9 未搭载 HUD、改用仪表屏前移方案，显示同一企业在不同车型上对 HUD 的取舍并不一致。^{5252华为、小米进场后，汽车HUD生变 | 科普_车家号_发现车生活_汽车之家chejiahao.autohome.com.cn前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）被提出的一项核心安全论据是：把车速等信息投射到驾驶员前方视野附近，可减少驾驶员把视线从路面移开去读取仪表的时间，从而缩短视线离路时间（eyes-off-road time）。1999 年发表的一项研究对装有 HUD 车速表的实车交通数据做了重新分析，报告了 HUD 带来的视觉采样时间节省：从路面转移到车速表的扫视时间缩短约 32 毫秒，对车速表的注视时间缩短约 70 毫秒，从车速表回到路面的扫视时间缩短约 32 毫秒。^{5353DEFINING THE "HUD BENEFIT TIME WINDOW" - TRIDtrid.trb.org前往参考资料 ↓在新标签页中打开}

上述研究把这些时间节省归纳为「HUD 收益时间窗」（HUD benefit time window）的概念，即存在一段时间区间，在此期间 HUD 可能提升驾驶员察觉前方场景事件的能力；该概念强调的是 HUD 对视线分配时序的改善，而不是笼统地宣称 HUD 全面提升了安全性。^{5353DEFINING THE "HUD BENEFIT TIME WINDOW" - TRIDtrid.trb.org前往参考资料 ↓在新标签页中打开}

需要指出的是，上述毫秒级的节省量来自 1990 年代针对 HUD 车速表的实车视觉采样研究，其测量条件（模拟或实车、仪表布局、被试群体）与当今大画幅 AR-HUD 的显示内容差异很大，因此这些具体数值应视为历史参照，而非对现代 HUD 的普适估计。^{5353DEFINING THE "HUD BENEFIT TIME WINDOW" - TRIDtrid.trb.org前往参考资料 ↓在新标签页中打开}

针对车载 AR-HUD 系统的实验研究显示，系统实施后被试对 AR-HUD 的主观接受度高于预期，且被试对系统有效性、干扰性与可靠性的评价显著受到驾驶经验和性别的影响；这说明 HUD 对驾驶行为的影响并非单一方向，而与使用者特征相关。^{5454In this paper, we conducted experimental research on the impact of the in-vehicle AR-HUD system on driving behaviour, comprehens...inderscience.com前往参考资料 ↓在新标签页中打开}

围绕抬头显示（HUD）与增强现实抬头显示（AR-HUD）是否提升驾驶安全，公开讨论中存在两种对立看法：支持者认为它把车速、导航与辅助驾驶信息投射到驾驶员前方视野，使视线不必离开路面，从而降低低头看仪表盘和中控屏带来的分心；反对者则认为投影在挡风玻璃上的图像可能晃眼、分散注意力，信息过多时还会遮挡视线，属于华而不实的配置。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

支持 HUD 安全价值的一方给出的核心论据是视线转移成本：驾驶员低头查看仪表盘或中控导航时，视线会短暂离开路面，在时速 60 公里的条件下，低头一秒车辆已前行十余米，这段盲行距离构成事故风险；HUD 的设计逻辑正是把关键信息移到驾驶员视线前方，减少这类视线切换。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

在复杂路况下，AR-HUD 把导航箭头与转向标识直接叠加到对应车道上，使驾驶员看着路面就能判断该往哪走，被认为比中控屏导航更直观，可减少因看导航而分心、走错路口的情况，对不熟悉路线的驾驶员尤为实用。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

HUD 在高速行驶场景中的价值被概括为：车速、限速、跟车距离、车道保持状态等常用信息直接显示在前方视野内，驾驶员不必频繁在路面与仪表盘之间切换视线，从而把注意力更多地保持在路面上。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

随着智能驾驶辅助功能增多，跟车距离、车道线识别与预警提示等信息原先主要呈现在仪表盘上，AR-HUD 将这些信息前置到驾驶员视野中，被支持者视为提升辅助驾驶信息可读性与直观性的手段。^{66图文详情cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开|11图文详情——科普中国资源服务cloud.kepuchina.cn前往参考资料 ↓在新标签页中打开}

在正午强烈阳光直射前挡风玻璃的条件下，HUD 的投影画面会出现发白、对比度下降的情况，驾驶员可能难以看清显示内容；这是抬头显示在强光环境下的典型失效场景之一。^{5555小米全景PHUD和小鹏追光AR-HUD，能行吗？ | BitAutobitauto.com前往参考资料 ↓在新标签页中打开}

夜间或暗光环境下，HUD 的投影亮度若未随环境光及时下调，会显得过于刺眼，对驾驶员形成眩光干扰，影响对前方道路的观察。^{5555小米全景PHUD和小鹏追光AR-HUD，能行吗？ | BitAutobitauto.com前往参考资料 ↓在新标签页中打开}

现有 HUD 普遍具备自动亮度调节功能，但在强光直射、夜间暗光等极端光照条件下，其显示效果仍不能被认为完全可靠。^{5555小米全景PHUD和小鹏追光AR-HUD，能行吗？ | BitAutobitauto.com前往参考资料 ↓在新标签页中打开}

行业安全规范建议：在正午强烈阳光直射眩光、前挡风玻璃严重脏污或未正确佩戴偏振太阳镜等情形下，不应盲目依赖 HUD 显示，而应回到常规仪表或直接目视道路。^{5656HUDbitauto.my前往参考资料 ↓在新标签页中打开}

偏振太阳镜会与 HUD 的投影光路发生偏振干涉，导致画面变暗甚至几乎不可见，这是 HUD 在强光场景下被单独列为使用禁忌的原因之一。^{5656HUDbitauto.my前往参考资料 ↓在新标签页中打开}

前挡风玻璃严重脏污会加剧投影光的散射，在强光或夜间对向车灯照射下形成杂散光与光晕，进一步降低 HUD 画面的可读性。^{5656HUDbitauto.my前往参考资料 ↓在新标签页中打开}

偏光太阳镜的透光轴通常为竖直方向，用于滤除路面、水面等水平表面反射产生的水平偏振眩光；而多数抬头显示（HUD）投影光经挡风玻璃反射后，其偏振态并非纯竖直方向，因此佩戴偏光镜时会出现亮度衰减。^{1212Design of off-axis reflective head-up display optical systemopg.optica.org前往参考资料 ↓在新标签页中打开}

当 HUD 虚像的偏振方向与偏光镜透光轴接近正交时，虚像亮度可衰减至接近不可见；衰减程度取决于偏光镜透光轴角度、HUD 光学设计（是否含偏振片、反射面镀层）以及挡风玻璃的偏振特性，因此不同车型与不同偏光镜组合的表现差异很大。^{1212Design of off-axis reflective head-up display optical systemopg.optica.org前往参考资料 ↓在新标签页中打开|5757Head-up display optical design and polarization effectsspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

部分 HUD 采用偏振分光（如偏振分光棱镜或偏振保持镀层）来提升光效，这类设计对出射偏振态更敏感，佩戴偏光镜时出现亮度下降或颜色偏移的风险更高。^{5757Head-up display optical design and polarization effectsspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

在 HUD 装车验证与用户手册中，厂商通常提示偏光太阳镜可能降低 HUD 显示亮度或导致部分内容不可见，建议调整偏光镜角度或改用非偏光镜片；这属于已知的使用限制而非故障。^{5858Owner's manual: Head-up display (HUD) usage notestoyota.com前往参考资料 ↓在新标签页中打开}

由于偏光镜造成的亮度衰减与驾驶安全相关，HUD 的亮度与对比度设计需在白天强光与夜间暗光下均满足可读性要求，而偏光镜叠加会进一步压缩可用亮度余量，构成设计上的权衡。^{1212Design of off-axis reflective head-up display optical systemopg.optica.org前往参考资料 ↓在新标签页中打开|5858Owner's manual: Head-up display (HUD) usage notestoyota.com前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）难以从高端车型下探到主流车型，成本是首要原因：投影单元（PGU）、光学系统与专用挡风玻璃三项叠加，使整套系统的物料成本远高于普通仪表方案。以投影组件为例，TFT 方案约 1000 元，DLP 或 LCoS 方案约 3000 至 4000 元，单此一项即可占到整套系统成本的一半左右。^{5959好用又安全的HUD，为什么我们还是只能在豪华车里见到？news.58che.com前往参考资料 ↓在新标签页中打开|6060【新能源车AR-HU | 小鹏汽车 在线社区bbs.xiaopeng.com前往参考资料 ↓在新标签页中打开}

HUD 对挡风玻璃有特殊要求。为消除内外层玻璃反射造成的重影，原厂方案通常采用楔形夹层玻璃或镀膜处理；普通玻璃直接加装会导致图像叠影模糊。更换专用玻璃的成本起步约 2000 元，豪华车型（如奔驰 S 级）可超过 1 万元，仅玻璃一项就占改装总预算的 30% 以上。^{6060【新能源车AR-HU | 小鹏汽车 在线社区bbs.xiaopeng.com前往参考资料 ↓在新标签页中打开}

体积与布置空间是 HUD 上车的另一道硬约束。原厂 AR-HUD 的光学模组会占据仪表台约 10% 至 25% 的容积，后装改造往往需要重新设计安装结构，甚至更换整个仪表台骨架及控制单元，工程复杂度与成本随之大幅上升。^{6060【新能源车AR-HU | 小鹏汽车 在线社区bbs.xiaopeng.com前往参考资料 ↓在新标签页中打开}

从整车改装的总预算看，HUD 的成本呈阶梯式分布：基础方案（TFT 投影加普通玻璃）约 5000 至 8000 元；中高端方案（DLP 加专用玻璃）约 1.5 万至 3 万元；豪华车型的定制改装可超过 5 万元。这一价格区间解释了为何 HUD 长期只出现在豪华或高端车型的配置表中。^{6060【新能源车AR-HU | 小鹏汽车 在线社区bbs.xiaopeng.com前往参考资料 ↓在新标签页中打开|5959好用又安全的HUD，为什么我们还是只能在豪华车里见到？news.58che.com前往参考资料 ↓在新标签页中打开}

除硬件本身外，HUD 的成本还包含大量隐性工程投入：仪表台拆解与电路改装的工时费约 2000 至 5000 元（豪华车更高），软件适配若涉及破解车企封闭的电子系统接口，开发成本可达数万元，且存在法律风险。这些非硬件成本进一步抬高了 HUD 的实际落地门槛。^{6060【新能源车AR-HU | 小鹏汽车 在线社区bbs.xiaopeng.com前往参考资料 ↓在新标签页中打开}

HUD 的成本难以压缩，与其技术指标相互牵制有关：VID（虚像距离）、视野盒大小、FOV（视场角）、亮度、散热、重影消除、畸变矫正以及与前方道路的融合等多项参数彼此制约，任何一项提升都会推高光学设计与物料成本，使低价方案难以同时满足车规级的显示效果。^{5959好用又安全的HUD，为什么我们还是只能在豪华车里见到？news.58che.com前往参考资料 ↓在新标签页中打开}

在技术路线层面，C-HUD（组合型抬头显示）成本较低，但存在安全隐患与显示尺寸受限的问题；W-HUD（挡风玻璃型抬头显示）显示效果更好，成本也显著更高；AR-HUD 结合增强现实技术，信息更丰富，但对光学、算力与整车布置的要求最高，成本也最高。成本与效果之间的这种梯度，是 HUD 分级配置格局形成的直接原因。^{5959好用又安全的HUD，为什么我们还是只能在豪华车里见到？news.58che.com前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）的大画幅与全景显示方向，核心是把成像视场从传统单驾驶员前方的小窗口扩展到横贯整个挡风玻璃下沿的宽幅区域，使信息可以分布在更大的水平视角范围内，并支持副驾与后排乘客观看。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

索尼在2026上海国际低碳智慧出行展览会上展示了光波导PHUD（全景抬头显示）技术，官方描述其具备超大画幅观影体验、抬头观影且不干扰主驾驶的特点，说明全景显示被定位为可覆盖乘员娱乐与驾驶信息分区呈现的宽幅成像方案。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

索尼在2026上海国际低碳智慧出行展览会上发布了采用Micro LED技术的车载抬头显示（PHUD）产品，被报道为全球首款Micro LED车载PHUD，强调强光直射下画面仍清晰，并称Micro LED模块功耗显著低于同类产品。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

京东方在2026年初的美国CES展会上推出了集成Micro LED P-HUD全景抬头显示的智能座舱方案，亮度达到50000尼特，并搭载AI语音与手势控制功能，是全景显示与大画幅方案结合智能座舱交互的公开案例。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

群创光电旗下CarUX展示了超高亮度Micro LED抬头显示器，直显亮度为50000尼特、反射虚像亮度达10000尼特，面向车载及航海应用，反映出大画幅高亮方案在强环境光下的亮度指标竞争。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

深天马陆续推出8英寸IRIS HUD和12英寸高亮Micro LED车载显示屏，峰值亮度超过10000尼特；友达推出13英寸Micro LED抬头显示器并融合AI技术实现挡风玻璃透明投影；TCL华星发布14.3英寸超高亮Micro LED PHUD方案，强调强光环境下的可视性与驾驶安全性。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

随着面板厂商与科技企业加速入局，Micro LED车载抬头显示正从展会样品走向量产前夜，高亮度、低功耗、高可靠的Micro LED HUD被业界视为下一代汽车人机交互的重要入口，这为大画幅与全景显示的落地提供了器件基础。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

大画幅与全景显示在扩大成像面积的同时，需要解决强环境光下的可读性问题，索尼Micro LED PHUD与多家厂商的高亮方案均以提升亮度作为应对日照条件下信息模糊、画面变暗的主要手段。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

全景显示方案在把画面扩展到副驾与乘员区域时，如何避免干扰主驾驶成为产品设计中的明确约束，索尼光波导PHUD即把不干扰主驾驶作为卖点之一。^{6161索尼发布MicroLED车载抬头显示技术-LED在线m.ledinside.cn前往参考资料 ↓在新标签页中打开}

抬头显示（HUD）正从独立显示单元向智能座舱域控制器集成，即由单一座舱域控制器统一驱动仪表、中控与HUD等多屏显示，减少独立ECU数量并降低整车电子电气架构复杂度。^{6262智能座舱域控制器发展趋势白皮书iyiou.com前往参考资料 ↓在新标签页中打开|6363座舱域控融合下HUD的成本与架构演进gg-ai.com前往参考资料 ↓在新标签页中打开}

在域控融合架构下，HUD的成像控制、AR算法与图形渲染可由座舱域控的SoC统一承担，HUD端仅保留光学引擎与投影光机，从而降低HUD总成成本与体积。^{6363座舱域控融合下HUD的成本与架构演进gg-ai.com前往参考资料 ↓在新标签页中打开}

智能座舱域控融合HUD后，AR-HUD的导航箭头、车道级引导与ADAS预警信息可与仪表、中控屏共享同一套感知与地图数据源，减少跨ECU数据转发时延，提升虚实贴合精度。^{6464座舱域控中HUD实时渲染的资源隔离挑战autoelectronics.com前往参考资料 ↓在新标签页中打开}

域控融合对实时性提出更高要求：HUD的AR渲染需在毫秒级完成姿态解算与图像刷新，而座舱域控同时承载娱乐、语音等多任务，资源隔离与实时调度成为工程难点。^{6464座舱域控中HUD实时渲染的资源隔离挑战autoelectronics.com前往参考资料 ↓在新标签页中打开|6565高通骁龙座舱平台对多屏与HUD的支持qualcomm.com前往参考资料 ↓在新标签页中打开}

部分Tier1与芯片厂商已推出面向舱驾融合的SoC方案，单芯片同时支持座舱多屏与HUD渲染，并预留功能安全等级分区，代表产品包括高通骁龙座舱平台与地平线征程系列。^{6565高通骁龙座舱平台对多屏与HUD的支持qualcomm.com前往参考资料 ↓在新标签页中打开}

域控融合也带来功能安全与信息安全的新挑战：HUD作为驾驶信息显示通道，其失效需满足ASIL-B及以上等级，而共享域控后故障隔离与冗余设计需在系统层面重新论证。^{6666新一代电子电气架构下HUD的功能安全论证sae-china.org前往参考资料 ↓在新标签页中打开}

行业趋势显示，2025年后新量产车型中HUD与座舱域控的集成比例将显著上升，部分车企已在新一代电子电气架构中将HUD作为域控的一个显示节点而非独立ECU。^{6262智能座舱域控制器发展趋势白皮书iyiou.com前往参考资料 ↓在新标签页中打开|6666新一代电子电气架构下HUD的功能安全论证sae-china.org前往参考资料 ↓在新标签页中打开}

全息抬头显示（Holographic HUD）利用全息光学元件（HOE）记录并再现波前，使虚像在有限体积内生成，典型代表是采用全息薄膜作为 combiner 的方案，可将显示信息叠加于挡风玻璃或专用薄膜上。^{6767Holographic Head-Up Display with Holographic Optical Elementlink.springer.com前往参考资料 ↓在新标签页中打开|6868Holographic combiner for head-up displaysspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

光波导抬头显示（Waveguide HUD）通过全反射在薄玻璃基板内传输图像光束，并利用耦入和耦出光栅（或棱镜）将光导出至人眼，从而在较小的光学引擎体积下实现较大的眼动范围（eyebox）和较远的虚像距离。^{6969Diffractive waveguide display for AR-HUDsid.onlinelibrary.wiley.com前往参考资料 ↓在新标签页中打开}

全息与光波导方案被产业界视为实现大视场角（FOV）、大 eyebox 和远虚像距离（VID）以支撑增强现实抬头显示（AR-HUD）的重要技术路径，尤其适用于对体积有严格限制的乘用车仪表板空间。^{7070AR-HUD technology trends: waveguide and holographic approachesyolegroup.com前往参考资料 ↓在新标签页中打开}

全息 HUD 方案中，全息光学元件通常由光敏聚合物薄膜制成，通过激光干涉记录光栅结构，具有波长选择性和角度选择性，可减少环境光干扰并提高衍射效率。^{6767Holographic Head-Up Display with Holographic Optical Elementlink.springer.com前往参考资料 ↓在新标签页中打开}

全息 HUD 的产业化进展相对较慢，主要受限于全息薄膜材料的环境稳定性（如温度、湿度对光栅性能的影响）和大规模生产成本；而光波导方案在近年已有多款量产车型采用，例如大陆集团（Continental）与 DigiLens 合作开发的光波导 HUD 方案。^{7171Holographic HUD: challenges and opportunitiesspiedigitallibrary.org前往参考资料 ↓在新标签页中打开}

全息与光波导方案在成本结构上存在差异：光波导 HUD 的核心成本在于光波导板（玻璃或树脂基板）的精密加工与光栅制造，而全息 HUD 的核心成本在于全息薄膜材料与记录工艺；两者均高于传统 TFT-LCD 或 DLP 反射式 HUD 的光学引擎成本。^{7272Cost analysis of automotive HUD technologiesspglobal.com前往参考资料 ↓在新标签页中打开|7373Holographic vs waveguide HUD: a comparative studyieeexplore.ieee.org前往参考资料 ↓在新标签页中打开}

未来发展趋势包括：全息方案向全彩化、大尺寸化发展，并探索与全息光学元件集成的智能座舱显示；光波导方案则向更大视场角、更高光效和更低成本演进，同时与 AR 软件算法深度耦合以提升导航叠加精度。^{7070AR-HUD technology trends: waveguide and holographic approachesyolegroup.com前往参考资料 ↓在新标签页中打开|7474Next-generation AR-HUD: waveguide and holographic solutionsautomotiveworld.com前往参考资料 ↓在新标签页中打开}
